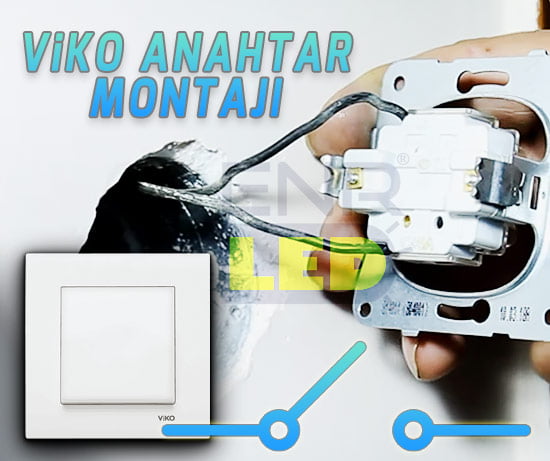

VİKO ANAHTAR
Elektrik anahtarları, modern yaşamın vazgeçilmez bir parçasıdır ve evler, ofisler ve endüstriyel alanlar gibi çeşitli mekanlarda kullanılırlar. Duvara monte edilen elektrik anahtarları, elektrik akımını açıp kapatmak için kullanılan en yaygın elektrik malzemesidir.
Elektrik anahtarlarının temel işlevi, bir elektrik devresini açmak veya kapatmaktır. Bu sayede, elektrik akımının bir cihazdan geçişini kontrol edebiliriz.
İşe başlamadan önce, elektrikle çalışacağınız için güvenlik çok önemlidir. Bu yüzden elektrik sigortasını kapattığınızdan emin olun ve kontrol kalemi ile elektrik prizlerini kontrol edin.
İlk adım olarak, duvardaki eski anahtarı dikkatlice çıkartmalısınız. Bunun için kontrol kalemini kullanabilirsiniz. Bu işlemi yaparken duvara ve duvar boyasına zarar vermemeye çalışın. Tekli elektrik düğmesini yuvadan çıkardıktan sonra kabloların bağlı olduğu klemenslerin vidasını gevşetin.
Yeni tekli anahtarınızın iki bağlantı noktası vardır: Faz (L) ve Çıkış (genellikle lamba sembolü ile işaretlenir). Faz bağlantı noktasına (L) gelen ana faz kablosunu bağlayın. Lambaya giden faz kablosunu ise çıkış noktasına bağlayın. Nötr kablosu doğrudan lambaya gideceği için onları anahtara bağlamanıza gerek yoktur.
Bağlantıları yaptıktan sonra, kablo uçlarının klemense sıkı biçimde bağlı olduğunu kontrol edin. Gevşek bağlantılar kısa devreye ve yangına neden olabilir. Kabloları bağladıktan sonra viko karre anahtarı duvara yerleştirin ve yan tarafında bulunan duvar tutma vidalarını sıkın.
Tekli anahtarın üzerine Viko Karre Anahtar kapağı ve Viko Karre Çerçeveyi takarak montaj işlemini tamamlayın.
Son olarak, sigortayı geri açın ve anahtarın lambayı düzgün bir şekilde kontrol edip etmediğini test edin. Eğer her şey yolundaysa, yeni tekli lamba anahtarınız kullanıma hazır demektir.
Aşağıdaki videoda Viko Karre serisine ait sıva altı tekli anahtar montajını göstereceğiz. Diğer markaların tekli anahtar montajını benzer şekilde gerçekleştirebilirsiniz.

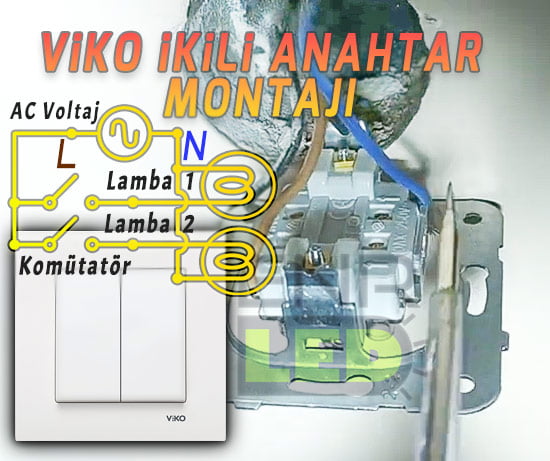

VİKO İKİLİ ANAHTAR
İkili elektrik anahtar (komütatör anahtar), bir elektrik devresinde iki ayrı devreyi kontrol etmek için kullanılan bir anahtardır. Genellikle bir odada iki farklı aydınlatma kaynağını (örneğin, tavan lambası ve duvar lambası) ayrı ayrı açıp kapatmak için kullanılır. İkili anahtar, tek bir kasa içinde iki bağımsız anahtara sahip olup, her bir anahtar ayrı bir elektrik hattını kontrol eder. Bu tür anahtarlar, kullanıcılara aydınlatma ve diğer elektrikli cihazları daha esnek bir şekilde kontrol etme imkanı sağlar.
Montaja başlamadan önce sigortaları kapatın ve kontrol kalemiyle elektrik prizlerini kontrol edin.
Öncelikle duvardaki eski komütatör anahtarı dikkatlice çıkartmalısınız. Bunun için kontrol kalemini kullanabilirsiniz. Bu işlemi yaparken duvara ve duvar boyasına zarar vermemeye çalışın. Komütatörü yuvadan çıkardıktan sonra kabloların bağlı olduğu klemenslerin vidasını gevşetin.
İkili anahtarlar üç bağlantı noktasına sahiptir: ortak (COM), L1 ve L2.
Şimdi çiftli anahtarı bağlama zamanı geldi. Anahtarın ortak bağlantı noktasına (COM), faz kablosunu bağlayın.
3 kablodan hangisinin Faz (L) olduğunu belirlemek için sigortaları açın ve kontrol kalemini kabloların ucuna değdirin. Fazı belirledikten sonra tekrar sigortaları kapatın.
Bu noktada kablo renkleri ile fazı bulmaya kesinlikle çalışmayın. Çünkü rastgele renkte kablolar kullanılabilir.
Boşta kalan 2 kabloyu fotoğrafta gördüğünüz gibi ok işaretine dikkat ederek klemenslere bağlayın. Nötr kabloları doğrudan lambalara gidecektir, bu yüzden onları çiftli anahtara bağlamanıza gerek yoktur.
Kabloların sıkıca oturduğundan emin olun. Gevşek bağlantılar kısa devreye ve yangına neden olabilir. Kabloları yerleştirdikten sonra anahtarı duvar kutusuna geri monte edin ve yan tarafında bulunan duvar tutma vidalarını sıkın.
Çiftli anahtarın üzerine Viko Karre Komütatör kapağı ve Viko Karre Çerçeveyi takarak montaj işlemini tamamlayın. Son olarak, sigortayı geri açın ve Viko komütatör anahtarın 2 lambayı ayrı ayrı kontrol edip etmediğini test edin. Eğer her şey yolundaysa, yeni ikili anahtarınız kullanıma hazır demektir.
Aşağıdaki videoda Viko Karre serisine ait sıva altı komütatör anahtar montajını göstereceğiz. Diğer markaların komütatör anahtar montajını benzer şekilde gerçekleştirebilirsiniz.

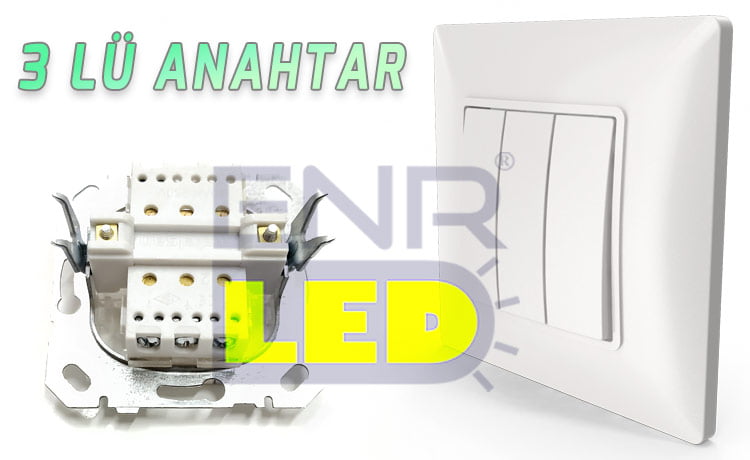

3 LÜ ANAHTAR
3 lü anahtar, bir elektrik devresinde üç farklı ışık kaynağını veya cihazı kontrol etmek için kullanılan elektrik anahtarıdır. Bu anahtarlar, aynı priz kasasında toplanmış üç ayrı anahtar düğmesinden oluşur ve oldukça kullanışlıdır.
Üçlü anahtar, genellikle büyük odalar, koridorlar veya ofislerde farklı lambaları veya cihazları kontrol etmek için kullanılır.
ÜÇLÜ ANAHTAR BAĞLANTISI
Üçlü anahtar bağlantısı diğer anahtar bağlantılarına benzerdir. Arada ki tek fark 3 girişli anahtar olmasıdır.
Montaja başlamadan önce sigortayı mutlaka kapatınız.
Kontrol kalemi veya tornavida ile eski 3 lü düğmeyi duvardan dikkatlice çıkarın.
Burada anahtar özelliği olduğu için AC gerilimin faz veya nötr ucundan birisi lambalara doğrudan bağlanırken anahtarlama işlemi, üçlü anahtar üzerinden gerçekleşir.

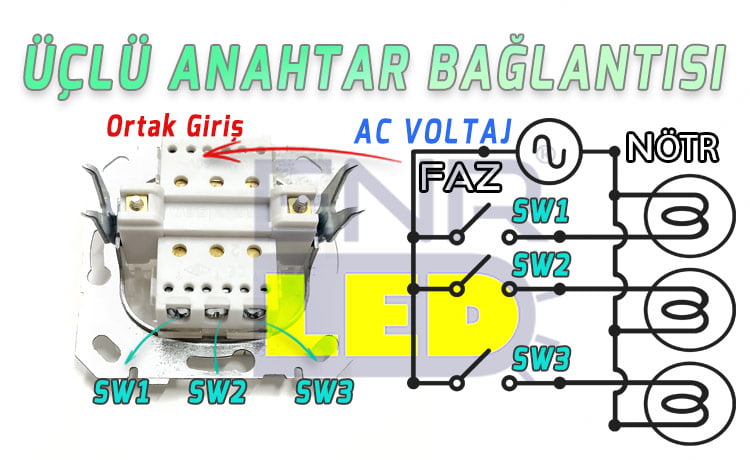

Bu durum aşağıdaki 3 lü anahtar bağlantı şemasında da açıkça görünüyor.
Üçlü priz anahtarının 1 ortak girişi (faz veya nötr) , 3 çıkışı vardır. 3 lü düğmeden hangisine basılırsa ilgili switch – anahtar devresi tamamlanır ve lamba ışık verir.
Kablo bağlantısını tamamladıktan sonra tekrar sigortayı açıp kontrol ediniz.
VİKO TOPRAKLI PRİZ
Topraklı priz, elektrik güvenliğini artırmak için kullanılan bir priz türüdür. Bu prizler, elektrik cihazlarının güvenli çalışmasını sağlamak ve elektrik çarpması riskini azaltmak amacıyla tasarlanmıştır. Topraklı prizlerde, iki ana elektrik iletkeni (faz ve nötr) dışında bir üçüncü iletken olan toprak hattı bulunur. Bu toprak hattı, elektrik akımının kaçak yapması durumunda, akımı güvenli bir şekilde toprağa ileterek olası bir tehlikeyi önler.
Topraklı prizler, özellikle yüksek güç gerektiren cihazlar için kullanılması gereken bir güvenlik önlemidir. Bu prizler, elektrikli cihazların metal kısımlarına dokunulduğunda elektrik çarpmasını önlemeye yardımcı olur. Özellikle, ev ve işyerlerinde kullanılan büyük ev aletleri, bilgisayarlar ve diğer elektronik cihazlar için topraklı prizlerin kullanımı son derece önemlidir. Elektrik güvenliği için, topraklı prizlerin düzenli olarak kontrol edilmesi ve gerektiğinde yenilenmesi gerekir.
TOPRAKLI PRİZ NASIL TAKILIR

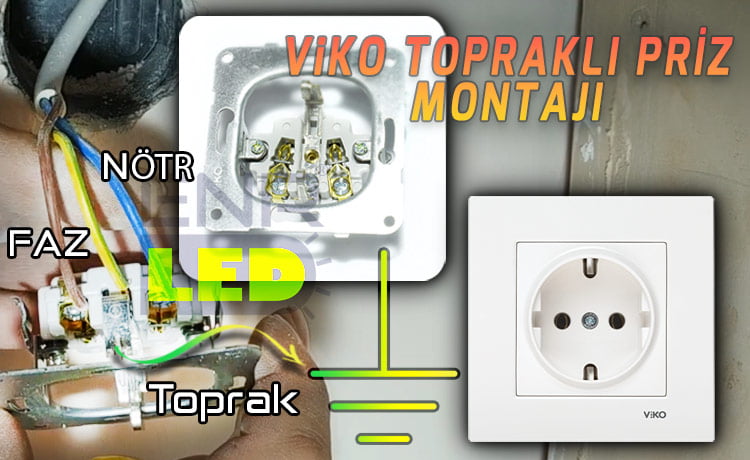

Topraklı priz bağlantısından önce mutlaka elektrik sigortasını kapatınız. Eski prizi tornavida yardımıyla dikkatlice duvardan sökün. Fotoğrafta göründüğü gibi 3 farklı kablo olması lazım.
Özellikle eski evlerde, binada toprak hattı olmadığı için 3. kablo olarak toprak olmayabilir. Bu durumda Faz ve Nötr kablosunu bağlayıp montajı tamamlayabiliriz.
Kabloları dikkatlice söküp yeni topraklı prize bağlantısını gerçekleştirdikten sonra sigortayı açıp kontrol ediniz.

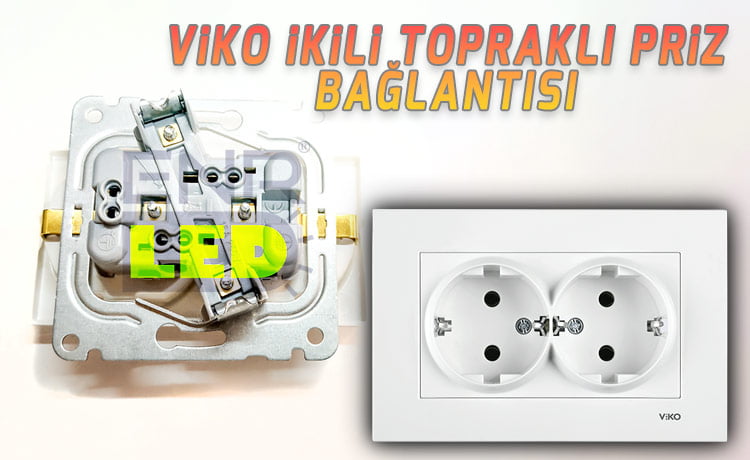

İKİLİ TOPRAKLI PRİZ
İkili topraklı priz, elektrikli cihazları güvenli bir şekilde güç kaynağına bağlamak için kullanılan ve tek yuvada iki adet priz çıkışına sahip olan elektrik prizleridir. Topraklama hattı, elektrik çarpmasına karşı ek bir güvenlik katmanı sağlar. Özellikle sıva altı 2 li topraklı prizler estetik açıdan hoş bir seçenek sunar. Evlerde, iş yerlerinde sıklıkla kullanılmaktadır.
İKİLİ TOPRAKLI PRİZ NASIL BAĞLANIR
İkili topraklı priz bağlantısı, tekli topraklı priz bağlantısına benzerdir.
Montajdan önce elektrik sigortasını mutlaka kapatın. Eski sıva altı 2 li topraklı prizi tornavida veya kontrol kalemi yardımıyla duvardan çıkartın. 3 farklı kablo görmeniz gerekiyor. Eski binalarda topraklama hattı olmadığı için 2 kablo ile bağlantı yapıldıysa bu durumda topraksız olarak bağlantı yapılır.

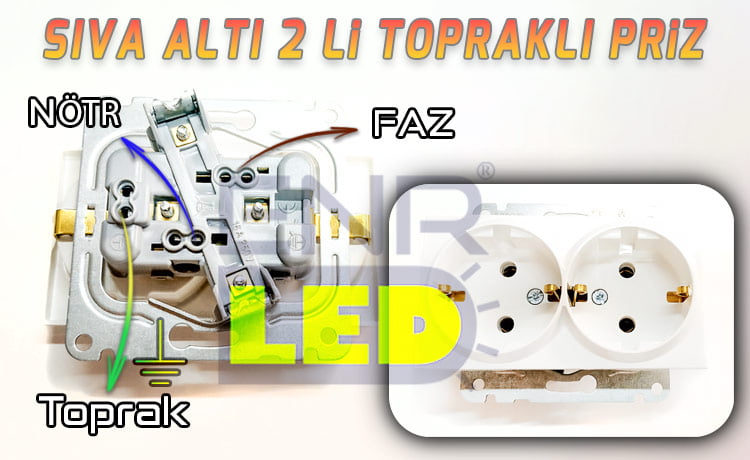

Aşağıda Viko Karre ikili topraklı priz bağlantısında göründüğü gibi Faz, Nötr ve Toprak kablolarını dikkatli biçimde bağladıktan sonra sigortayı açıp kontrol edebilirsiniz.

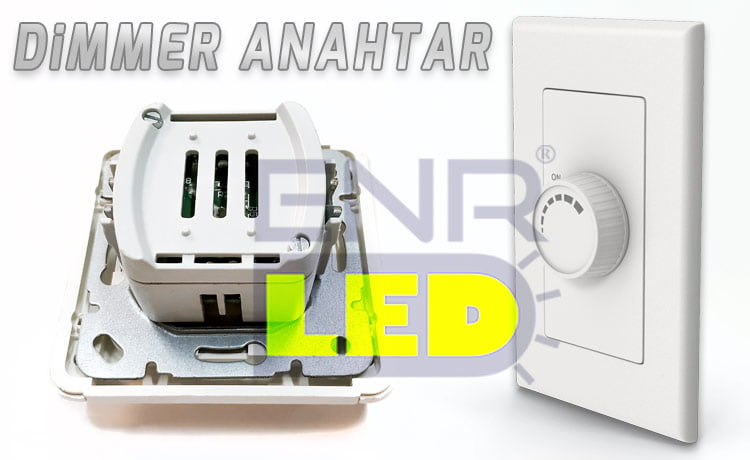

DİMMER ANAHTAR
Dimmer anahtar, kullanıcıların bağlı oldukları aydınlatma elemanlarının parlaklık seviyesini ayarlamalarını sağlar. Bu ayarlamalar, kullanıcıya belirli bir ortamda istenilen atmosferi yaratma esnekliği sunar. Dimmer anahtarlar, geleneksel aç-kapa anahtarlarından farklıdır ve özellikle enerji tasarrufu ve atmosfer yaratma gibi avantajları vardır.
DİMMER ANAHTAR NASIL ÇALIŞIR
Peki, dimmer anahtar nasıl çalışır? Temel mantık, elektrik akımının kontrol edilmesi üzerine kuruludur. Geleneksel anahtarlarda, elektronik devreler tamamen açık veya tamamen kapalıdır. Dimmer anahtarlar ise akımın belli bir seviyede geçmesine izin verir ve bu sayede ışığın parlaklığı ayarlanır. Modern dimmer anahtarları genellikle TRIAC (Triode for Alternating Current) teknolojisi kullanır, bu sayede elektrik akımını kısmi olarak kesip geçirir.

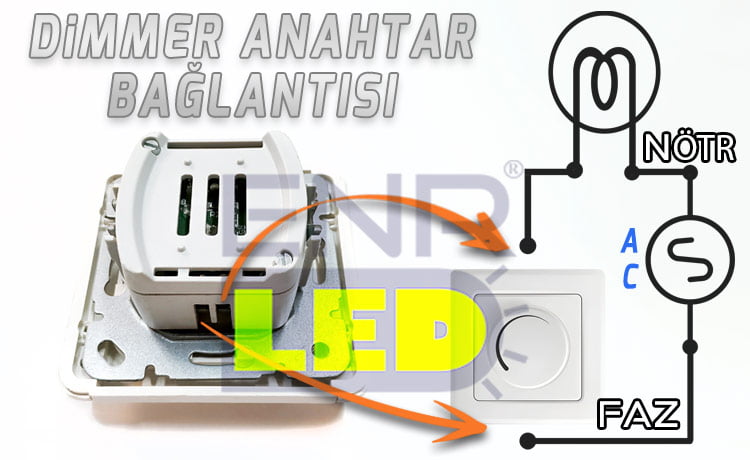

DİMMER ANAHTAR BAĞLANTISI
Dimmer anahtar bağlantısı tekli anahtar bağlantısına benzerdir. Aradaki en önemli fark dimmer anahtara sadece Faz girişi yapılabilir. Nötr kablosu doğrudan aydınlatma lambasına bağlanmalıdır. Ayarlı elektrik anahtarı bağlantısında bu konuya çok dikkat edilmelidir. Bağlantı girişlerinde çeşitli simgelerle yönlendirme yapılabilir. Bağlantı işlemine geçmeden önce mutlaka elektrik sigortasını kapatınız.
Ayarlanabilir ışık anahtarı, ışık yoğunluğunu ayarlamak için kullanılır ve her ampulle uyumlu değildir. Akkor ve halojen ampuller, dimmer anahtarlarla sorunsuz şekilde çalışır ve ışık parlaklığı kolayca ayarlayabilir. Dim edilebilir LED ampuller de dimmer anahtarlarla kullanılabilir, ancak tüm LED ampuller uyumlu değildir. Aynı durum, kompakt floresan (CFL) ampuller için de geçerlidir; yalnızca “dimmable” olarak belirtilmiş olanlar dimmer anahtarlarla kullanılabilir. Dimmer anahtarı kullanmadan önce, ampulün üzerinde uyumluluk ibaresi olup olmadığını kontrol etmek önemlidir ve doğru tipte bir dimmer anahtar seçilmelidir.
